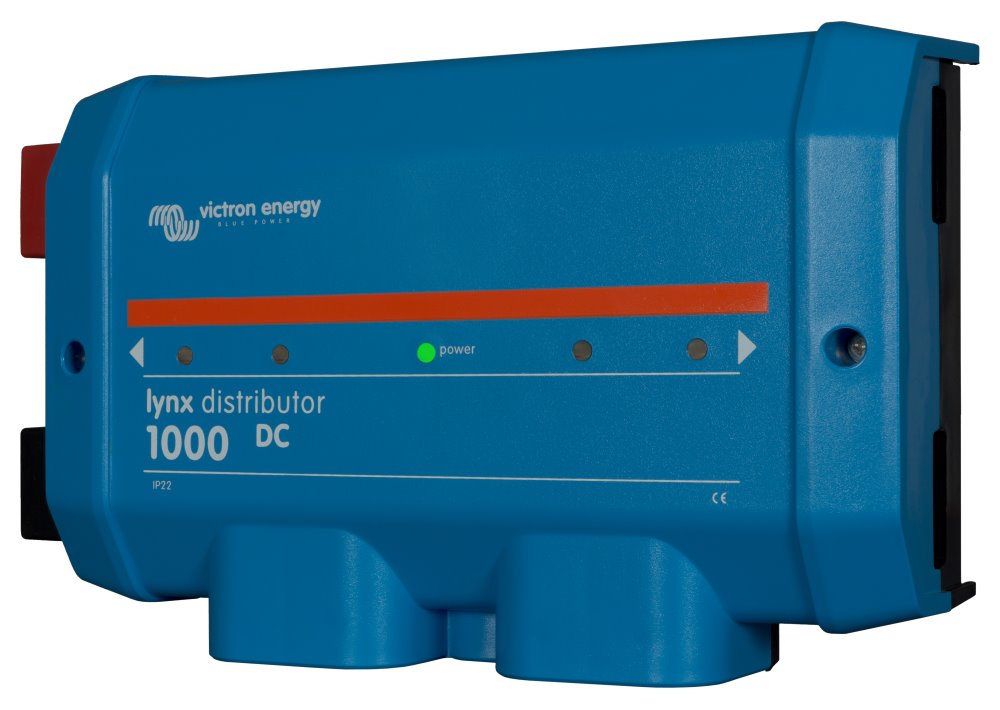

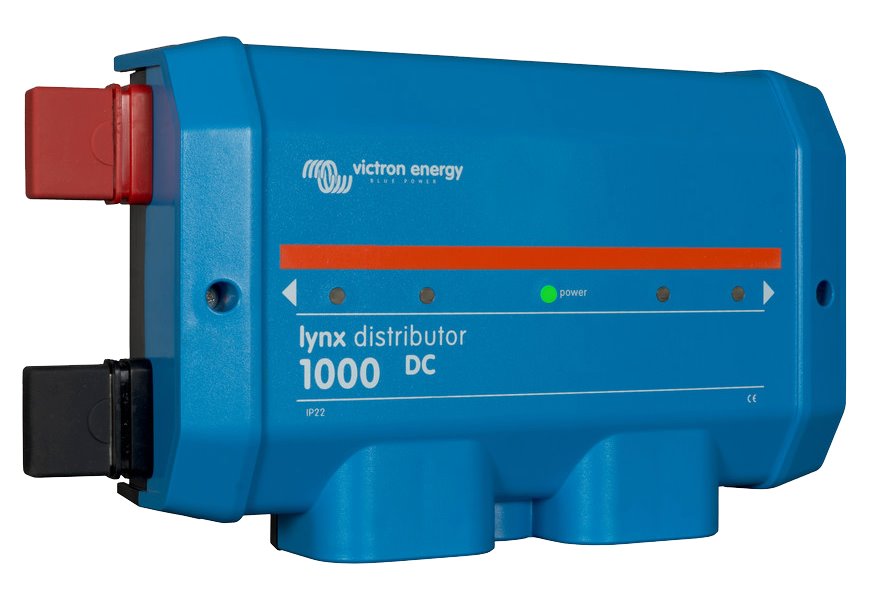

Distributeur Victron Lynx

Unité de fusibles modulaire conçue pour quatre fusibles . Il surveille les fusibles individuels et un indicateur LED sur le devant indique leur état.

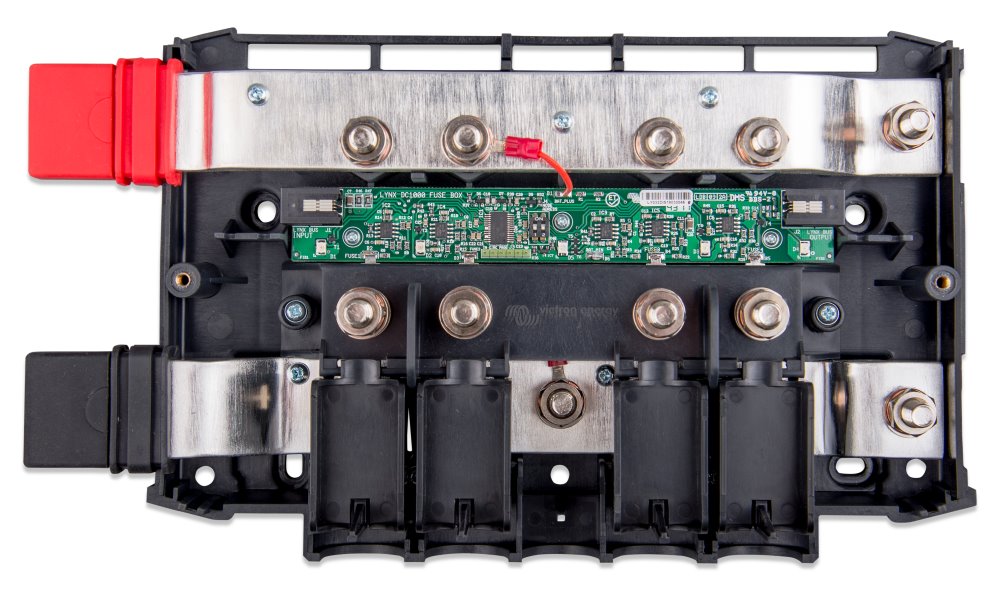

Le module distributeur Lynx contient un jeu de barres positif et négatif et permet des connexions pour 4 circuits individuels , charges ou groupes d'appareils CC. Chaque circuit CC est protégé par son propre fusible . Une fonction LED optionnelle est disponible pour chaque fusible pour indiquer si le fusible est ouvert. Si vous souhaitez utiliser l'indication LED d'un fusible grillé, vous devez vous connecter au Lynx Shunt. Le Lynx Shunt fournit au distributeur Lynx l'alimentation électrique de l'électronique interne.

Un câble avec des connecteurs RJ-11 ou RJ-10 est utilisé pour connecter le Lynx Shunt au distributeur Lynx. Ce câble est livré avec un distributeur dans la boîte . Il y a deux ports sur le Lynx Shunt et il est possible d'utiliser l'un ou l'autre. Lorsque tout est OK, seule la LED verte centrale est allumée. Lorsqu'un fusible est cassé ou manquant, la LED centrale et la LED du fusible cassé deviennent rouges. Si vous n'utilisez pas toutes les bornes de connexion, vous devrez installer des fusibles ou des cavaliers sur celles-ci pour éteindre les LED rouges.

Les fusibles ne sont pas inclus et Lynx Distributor ne prend pas en charge la communication directe avec les appareils GX utilisant le protocole VE.Can.

CARACTÉRISTIQUES DE BASE

Plage de tension : DC 9-60 V
Tension système prise en charge : 12, 24 ou 48 V
Protection contre l'inversion de polarité : oui (la connexion du câble RJ-10 n'est pas protégée)
Courant nominal : 1000 A

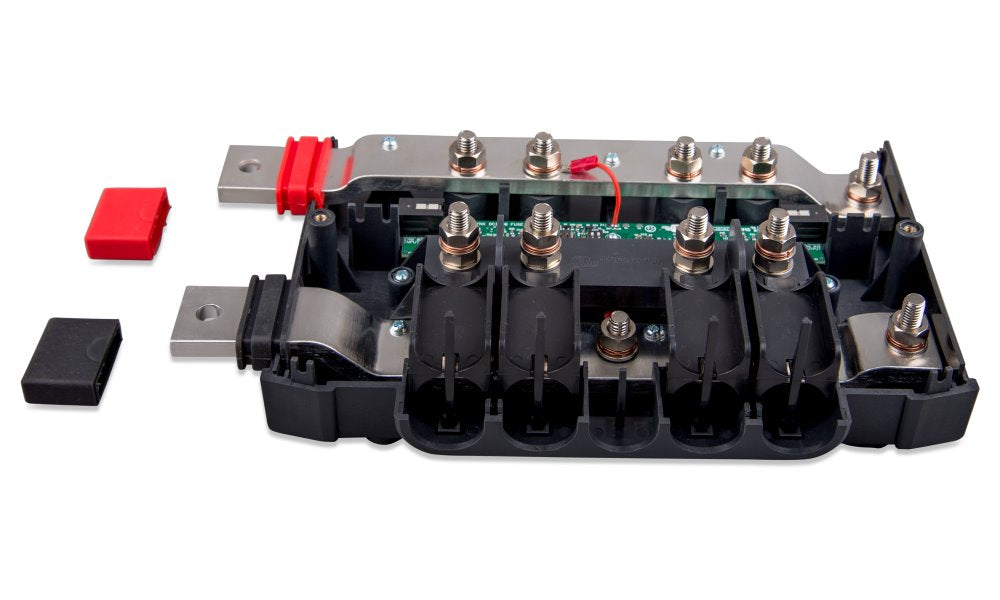

Connexion : contacts M8 (bus et fusibles), bus 8 x 30 mm (cuivre étamé)
Alimentation et données : via un câble RJ-10 (inclus), Lynx Shunt VE.Can ou Lynx Smart BMS (données et alimentation uniquement via BMS)
Protection : IP22, boîtier en plastique ABS
Dimensions : 290 x 170 x 80 mm
Poids : 2,2 kg
Température de fonctionnement : -40 à +60 °C
